辉芒微触摸芯片 FT62F08X 接线
参考: 辉芒微触摸芯片接线
辉芒微触摸芯片 FT62F08X 使用
FMD 087B_RB DEMO board IO MAP
| name | port | name | port |
|---|---|---|---|
| LED1 | PB3 PB4 | KEY1 | PC0 |
| LED2 | PC3 PB4 | KEY2 | PD5 |
| LED3 | PD1 PB4 | KEY3 | PA7 |
| LED4 | PD0 PB4 | KEY4 | PA6 |
| LED5 | PA4 PB4 | KEY5 | PA4 |
| LED6 | PA5 PB4 | KEY6 | PA5 |
| LED7 | PC1 PB4 | KEY7 | PC1 |
| LED8 | PB7 PB4 | KEY8 | PB7 |

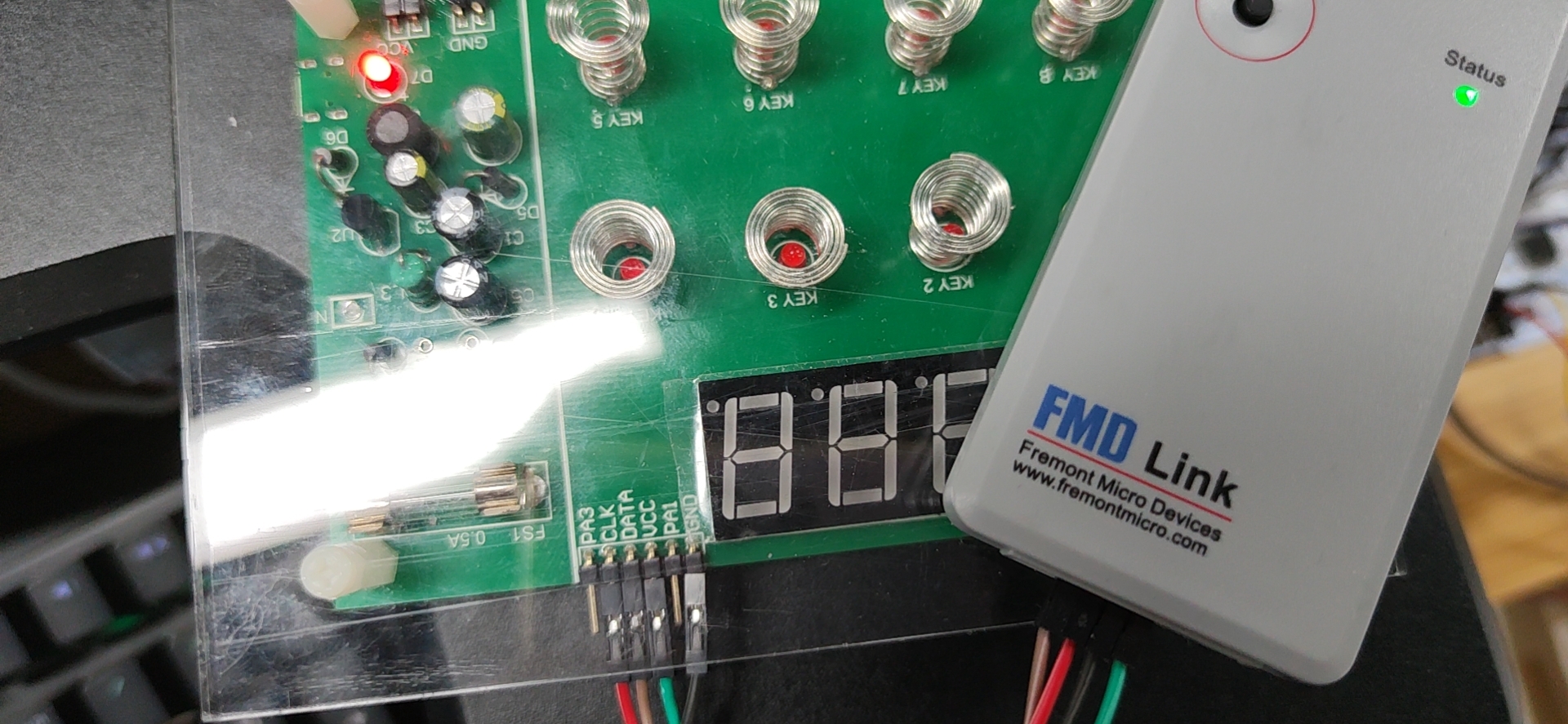

连接硬件
打开 FMDIDE 安装目录下的 FMDTouchTool.exe
新建工程
输入工程名并且选择路径

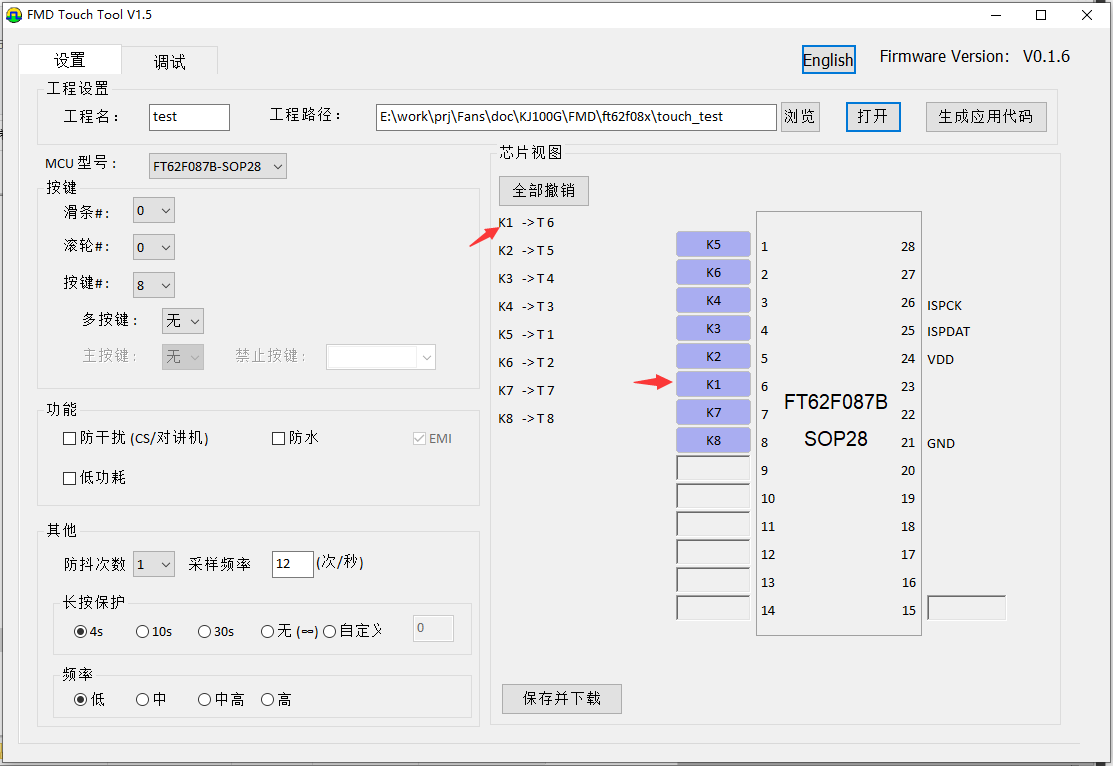

选好各种参数, 触摸按键的IO 口配置采用的是鼠标拖动的方式( 把K? 拖到芯片的引脚上)
保存下载
点击保存下载, 这会在 FMDIDE 安装目录/Testtmp 下面生成一个代码工程
该工程的作用是和 FMDTouchTool.exe 通信, 以便上位机获得各个触摸按键的阈值
所以这个工程我们不用管

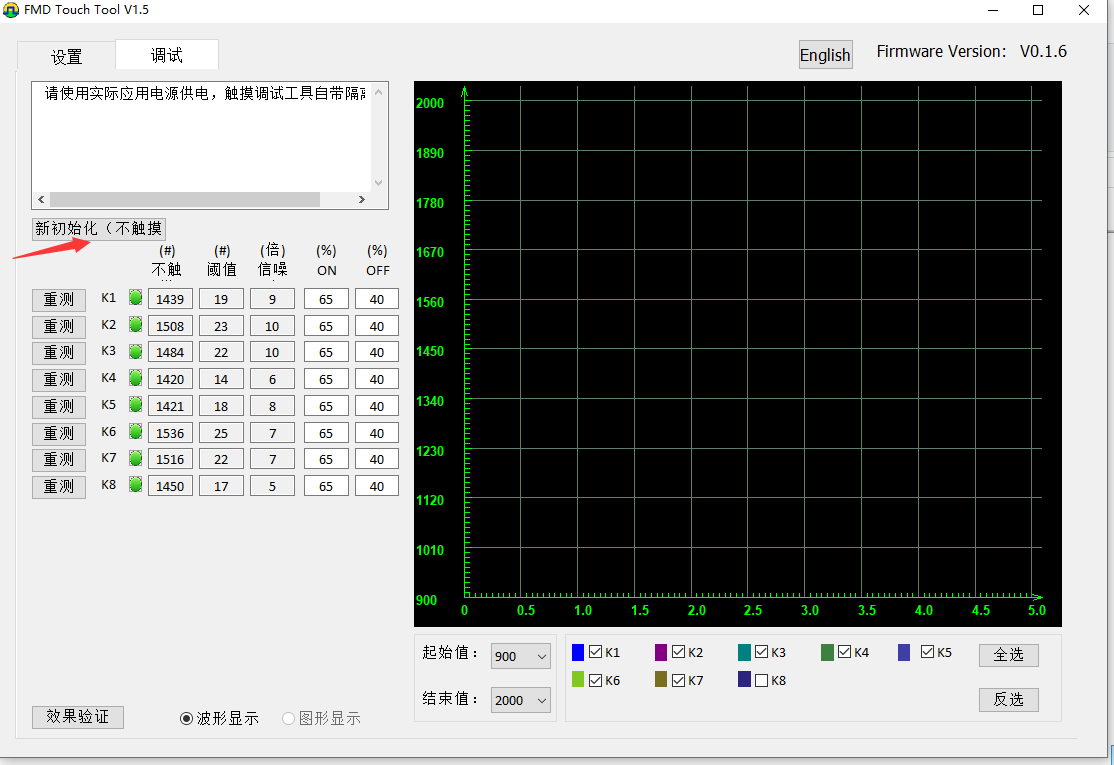

调试
切换到调试窗口
- 初始化触摸按键
- 一个一个触摸按键去测
- 效果验证
这个不是必需的

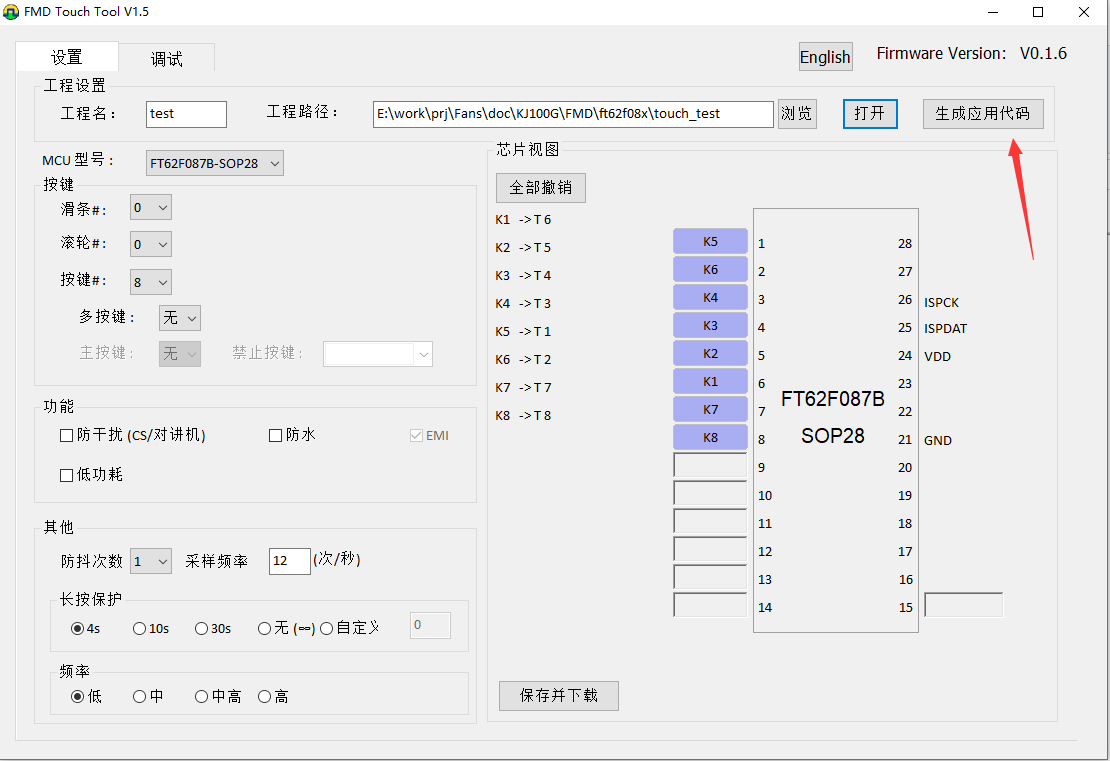

生成应用代码
当所有工作都做好以后, 切回设置界面
此时 生成应用代码 已经可以点击了, 点击后会在 工程路径下生成一个新的工程文件夹
里面的代码是直接可用的
波形
触摸按键处的波形
FMDTouchTool 里的不触摸时的波形

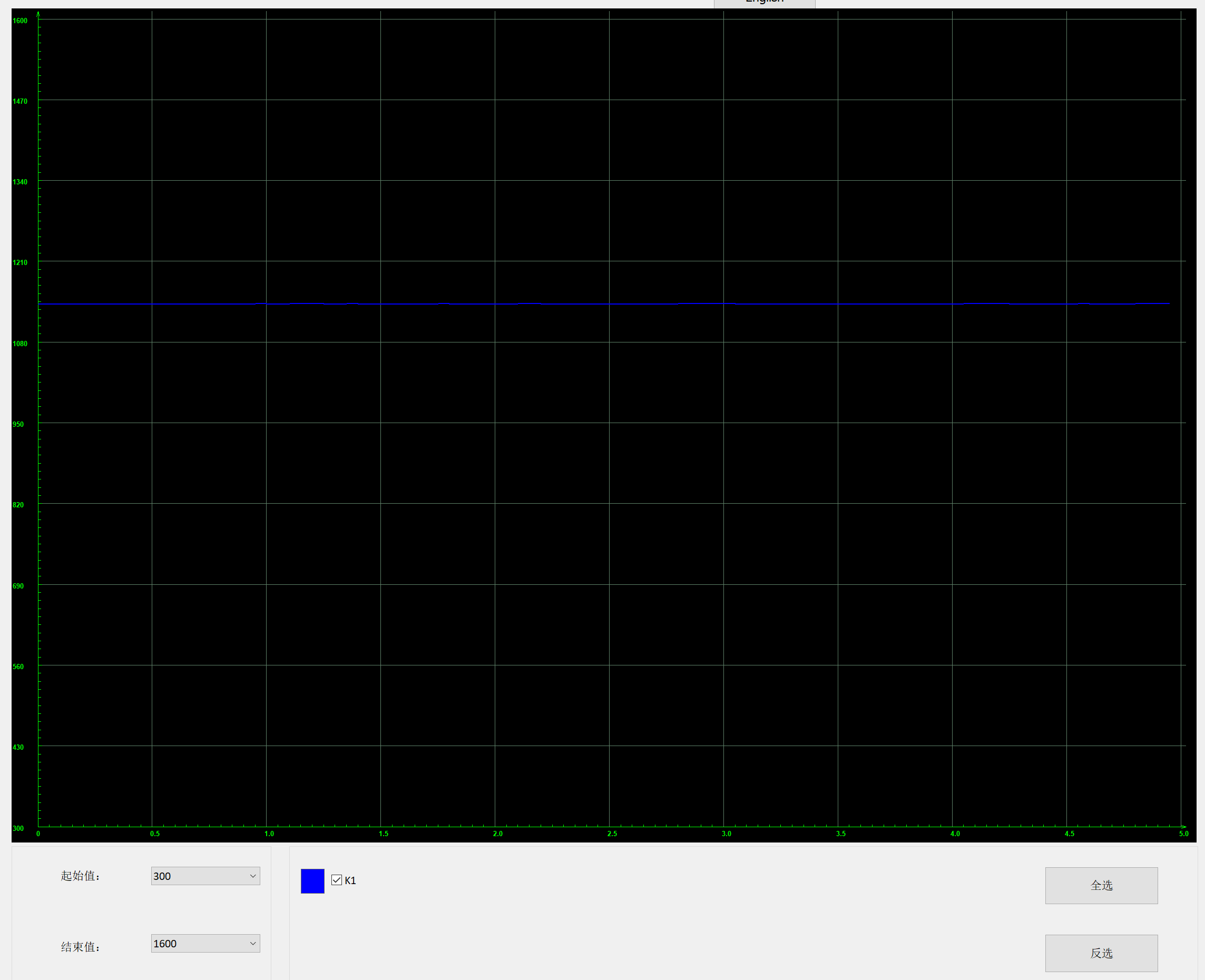

不接示波器
可以看到蓝线纵坐标在 1100 附近

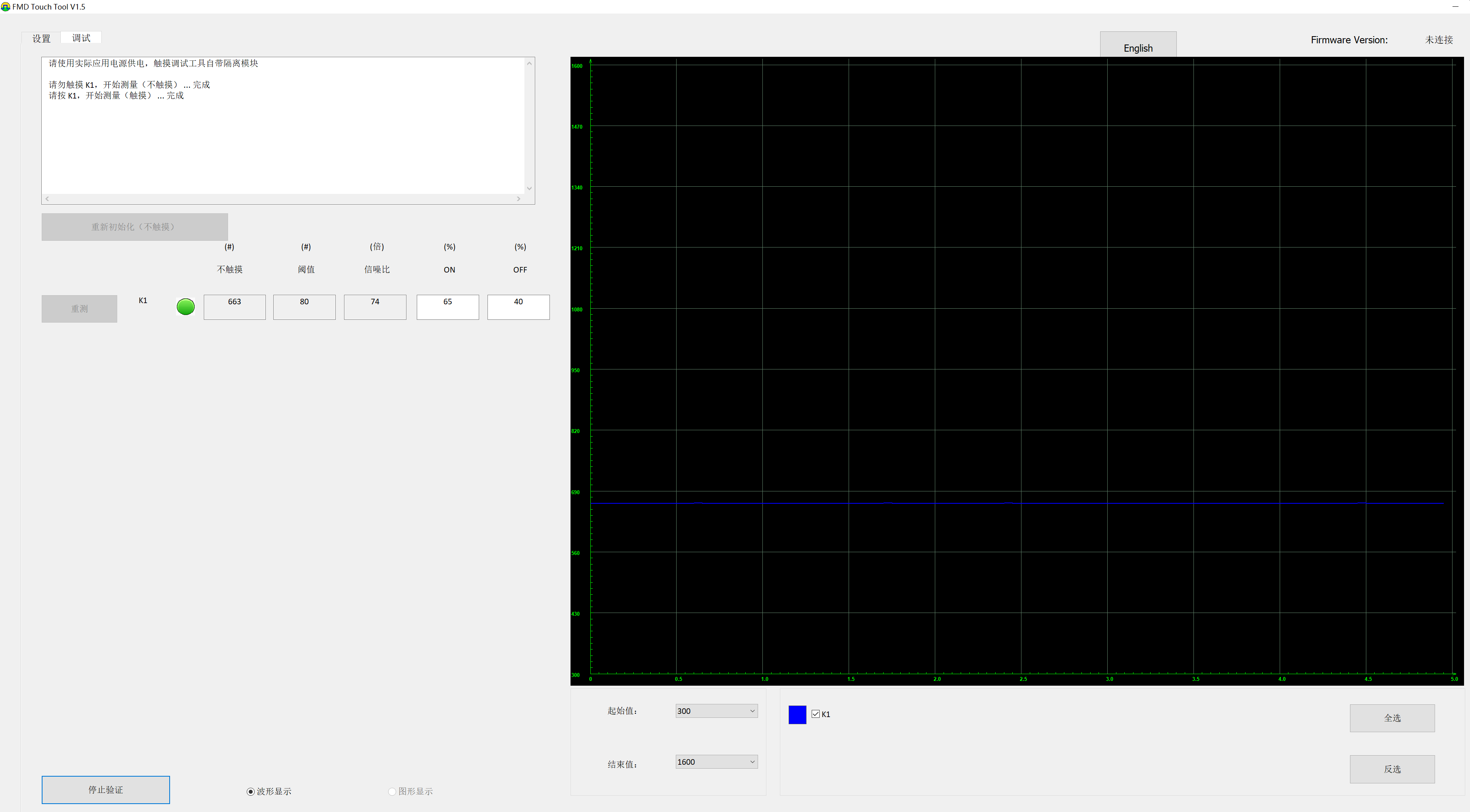

接示波器
可以看到蓝线纵坐标在 690 附近
